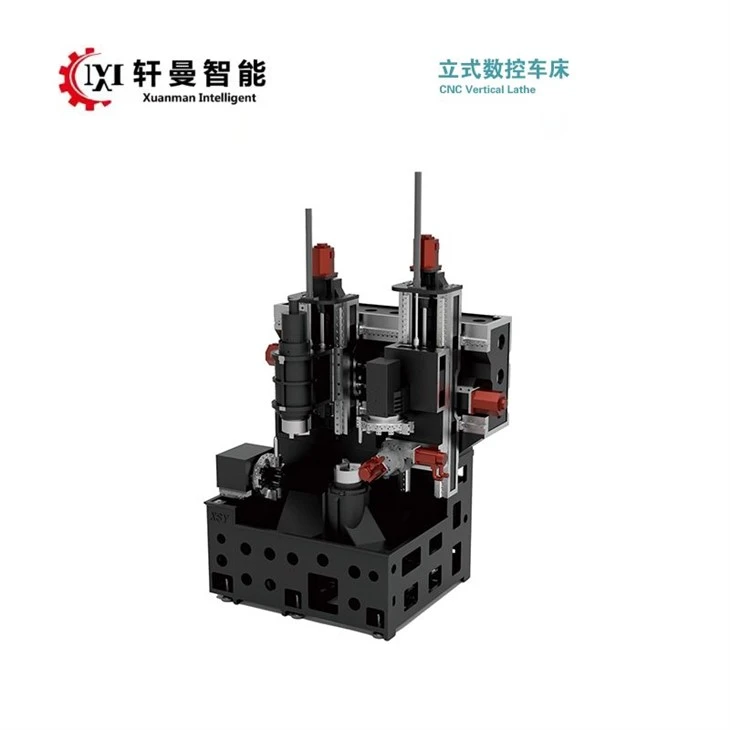

CNC vertikal svarvmaskin

Denna vertikala CNC-svarvmaskin har hög styvhet, stabil drift och utmärkt bearbetningsnoggrannhet, idealisk för bearbetning av skivor, hylsor och flänsdelar med stor diameter.

◆ Modeller

Standard vertikal CNC-svarvserie

Artikel/modell	Enhet	XM-500L	XM-700L	XM-1000L	XM-1250L	XM-1600	XM-2000
Bearbetningsintervall
Max. svängdiameter över sängen	mm	Ø600	Ø800	Ø1100	Ø1250	Ø1600	Ø2000
Max. vridningsdiameter	mm	Ø500	Ø700	Ø1000	Ø1050	Ø1400	Ø1800
Max. svänghöjd	mm	500	700	700	750	1100	1200
Z-axelrörelse	mm	500	700	900	1200	1400	1600
X-axelrörelse	mm	300	400	550	650	800	1100
Axel
Spindelmotoreffekt	kW	15/22	30	30	37	45	55
Max. spindelhastighet	rpm	2500	1250	20–340, 340–1500	20–340, 340–1500	20–120, 120–600	20–120, 120–350
Spindel inre avsmalning	–	Metrisk 100	Metrisk 100	Metrisk 100	Metrisk 100	Metrisk 100	Metrisk 100
Spindelnäsa	–	A2-8	A2-11	A2-15	A2-15	A2-20	A2-20
Foder
X/Z snabbgång	m/min	20/20	20/20	20/20	12/16	12/16	12/16
Typ av guide	–	45 rullar linjär styrning	45 rullar linjär styrning	55 kul linjär guide	55 rullar linjär styrning	Rektangulär hård guide	Rektangulär hård guide
X/Z servomotor	kW	5.5/5.5	5.5/5.5	7/7	7/7	9/9	9/9
Torn
Antal verktygsstationer	Inga.	12	12	12	12	6 (vertikal)	6 (vertikal)
Standard OD-verktygsstorlek	mm	25×25	32×32	32×32	32×32	32×32	32×32
ID-verktygsstorlek	mm	32/40	40/50	40/60	40/60	40/60	40/60
Turrets repeterande positioneringsnoggrannhet	mm	0.003	0.003	0.003	0.003	0.003	0.003
Verktygsbyte & fastspänningstid (intilliggande verktyg)	s	1.2	1.2	1.2	1.2	3	3
Klämning
Hydraulcylinder & chuck	tum	12" (standard)	15" (standard)	24" (standard)	32" (standard)	40" (standard)	50" (standard)
Hydraulik och smörjsystem
Hydrauliskt system	–	P=7.0MPa, Q=40L/min	P=7.0MPa, Q=50L/min	P=7.0MPa, Q=50L/min	P=7.0MPa, Q=60L/min	P=7.0MPa, Q=60L/min	P=7.0MPa, Q=60L/min
Smörjsystem	–	P=0.8MPa, Q=400mL/min	P=0.8MPa, Q=400mL/min	P=0.8MPa, Q=400mL/min	P=0.8MPa, Q=500mL/min	P=0.8MPa, Q=500mL/min	P=0.8MPa, Q=500mL/min
Noggrannhet
X/Z positioneringsnoggrannhet	mm	0.005/0.005	0.005/0.005	0.005/0.005	0.005/0.005	0.005/0.005	0.005/0.005
X/Z repeterad positioneringsnoggrannhet	mm	0.003	0.003	0.003	0.003/±0.004	0.003/±0.004	0.003/±0.004
Övergripande mått
Maskinens längd	mm	2250	2300	4350	4450	5000	6460
Maskinens bredd	mm	2300	2800	2400	2800	3200	3200
Maskinhöjd	mm	3400	3500	4450	5100	5100	6100
Nettovikt	kg	7200	9600	17200	21000	32000	47000

XMA-serien (upprätt / inverterad vertikal svarv)

Den kompakta cnc vertikalsvarvningsmaskinen i XMA-serien stöder upprättstående och inverterade konfigurationer, vilket ger hög effektivitet för små och medelstora precisionsdetaljer.

Artikel/modell	Enhet	XMA-300 Upprätt	XMA-300 inverterad	XMA-500 Upprätt	XMA-500 inverterad	Anmärkningar
Bearbetningsintervall
Max. svängdiameter över sängen	mm	Ø400	Ø400	Ø600	Ø600
Max. vridningsdiameter	mm	Ø380	Ø380	Ø480	Ø480
Max. svänghöjd	mm	300	300	300	300
Z-axelrörelse	mm	420	600	420	600
X-axelrörelse	mm	700	400	900	600
Axel
Spindelmotoreffekt	kW	22	22	22	22
Max. spindelhastighet	rpm	2500	2500	2500	2500
Spindel inre avsmalning	–	Metrisk 100	Metrisk 100	Metrisk 100	Metrisk 100
Spindelnäsa	–	A2-6	A2-6	A2-6	A2-6
Foder
X/Z snabbgång	m/min	20/20	20/20	20/20	20/20
Typ av guide	–	45 rullar linjär styrning	45 rullar linjär styrning	45 kul linjär guide	45 kul linjär guide
X/Z servomotor	Nm	22/22	22/22	22/22	22/22
Torn
Antal verktygsstationer	Inga.	8/12	8/12	8/12	8/12
Standard OD-verktygsstorlek	mm	25×25	25×25	25×25	25×25
ID-verktygsstorlek	mm	32	32	40	40
Turrets repeterande positioneringsnoggrannhet	mm	0.003	0.003	0.003	0.003
Verktygsbyte & fastspänningstid (intilliggande verktyg)	s	1.2	1.2	1.2	1.2
Klämning
Hydraulcylinder & chuck	tum	8" (standard)	8" (standard)	8" (standard)	8" (standard)
Hydraulik och smörjsystem
Hydrauliskt system	–	P=7.0MPa, Q=40L/min	P=7.0MPa, Q=40L/min	P=7.0MPa, Q=40L/min	P=7.0MPa, Q=40L/min
Smörjsystem	–	P=0.8MPa, Q=400mL/min	P=0.8MPa, Q=400mL/min	P=0.8MPa, Q=400mL/min	P=0.8MPa, Q=400mL/min
Noggrannhet
X/Z positioneringsnoggrannhet	mm	0.005/0.005	0.005/0.005	0.005/0.005	0.005/0.005
X/Z repeterad positioneringsnoggrannhet	mm	0.003	0.003	0.003	0.003/±0.004
Övergripande mått
Maskinens längd	mm	3200	3200	3600	3600
Maskinens bredd	mm	1500	1500	1700	1700
Maskinhöjd	mm	2600	2600	2900	2900
Nettovikt	kg	10000	10000	12000	12000

◆ Företagsservice

För-försäljningstjänst

Vi tillverkar verktygsmaskiner och tillhandahåller kompletta skärtekniska lösningar, inklusive val av utrustning, processplanering, verktygsdesign och automatisk bearbetningslinjelayout.

Efter-service

I enlighet med kundens -första princip erbjuder vi 24-timmars felsökning och efter-support. För problem som inte kan lösas via telefon kommer vi att bekräfta ankomsttiden på plats inom 24 timmar.
